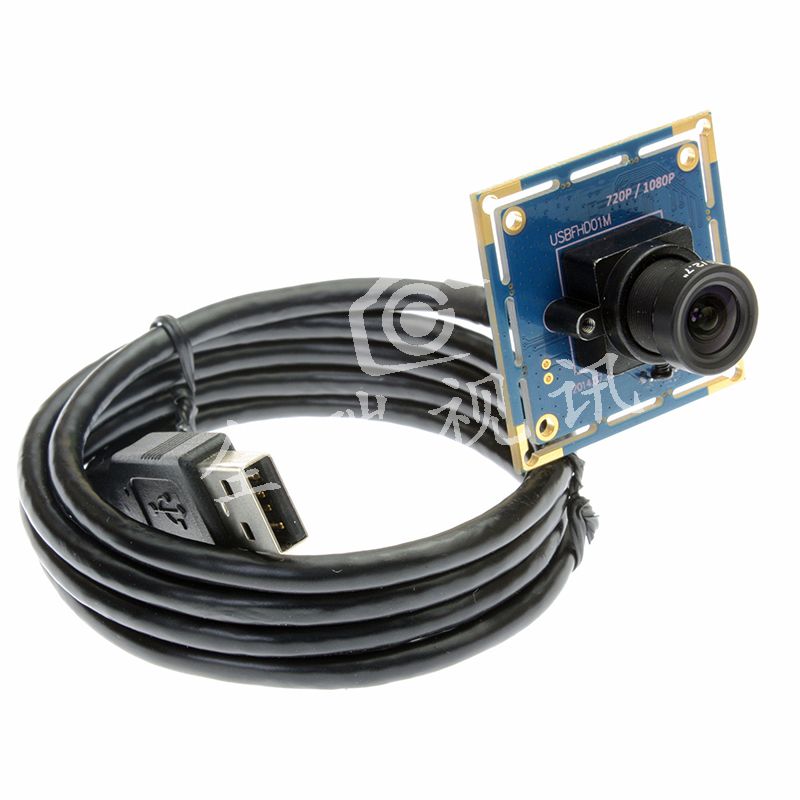

QR-USBFHD01M
产品名称 ：200万高速120帧USB摄像头模组
产品型号 ：QR-USBFHD01M
产品应用 ：人像采集、高速工业控制视频系统、高清视频会议系统等；
- 产品介绍
- 规格参数
- 应用案例
主要特点
1.采用1/2.7 OV2710 CMOS Sensor。
2.拥有很好的低照度，照度可达星光级0.05Lux。

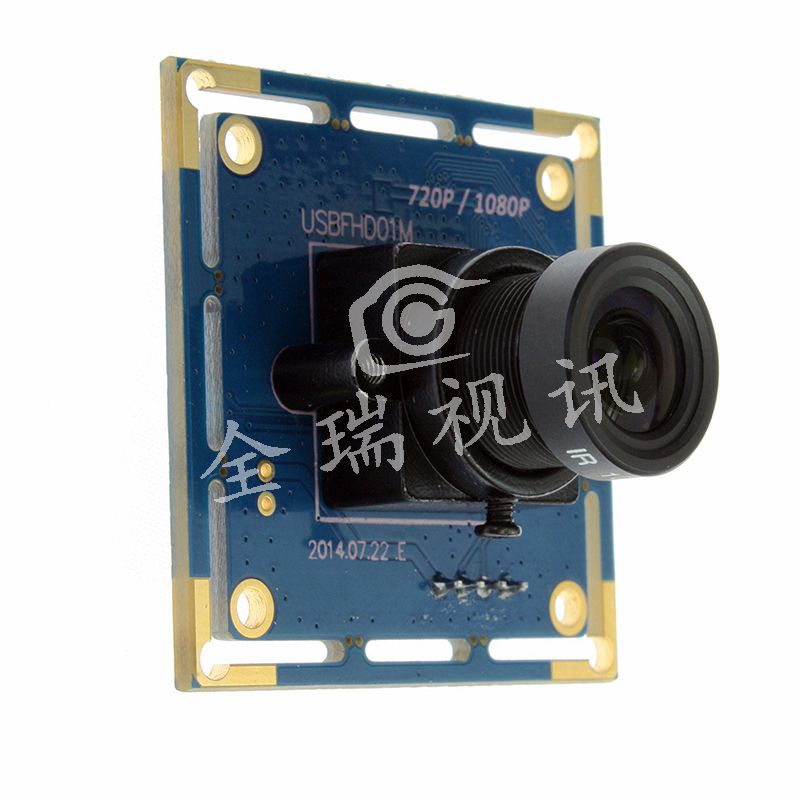

3.模组搭配1/2.7" 3.6mm 1080P高清镜头。
4.高速640X480@120fps，1280X720@60fps，1920X1080@30fps
5.主要用于广告机、视频会议、高清监控等领域。
6.支持USB2.0 OTG协议，可接入OTG设备。
产品特性
1.我们已经实现USB2.0摄像头的极限帧率：1080P 30帧/秒适用于高清摄像。
2.本摄像头不仅能达到1080P 30帧，还可以选择使用：SVGA 60帧 VGA 120帧
3.标准UVC免驱协议，可以用在winXP WIN7 WIN8 Linux Android MacOS等系统，提供Windows系统的SDK源码和Linux系统的应用程序源码
4.对于Linux和Android系统，只要系统里有UVC驱动，即可使用通用的（基于标准V4L2接口开发）的软件进行操作
5.本摄像头自带大容量Flash，可以保存参数，包括： 亮度、对比度、色饱和度、色调、清晰度、伽玛、白平衡、逆光对比、曝光度，不包括格式和分辨率
OV2710是一颗专用于1080P视频记录的高端CMOS Sensor，1/2.7尺寸，16：9宽画幅，能够提供1920X1080分辨率30帧的高质量视频，低照度好，较高的动态范围。
我们把OV2710的性能发挥到极致，视频效果绝对赶超罗技C920及同类的1080P视频产品，并且价格比同类产品低得很多，性价比有极大的优势。
|
产品型号 |
QR-USBFHD01M |
|
Sensor |
OV2710 |
|
Lens Size |
1/3 inch |
|
Pixel Size |
3μm x 3μm |
|
image area |
5856 μm x 3276 μm |
|
最高有效像素 |
FULL HD 1920(H)X1080(V) |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
320X240 QVGA MJPEG @120fps/ 352X288 CIF MJPEG @120fps 640X480 VGA MJPEG@120fps/ 800X600 SVGA MJPEG@60fps 1024X768 XGA MJPEG@30fps/ 1280X720 HD MJPEG@60fps 1280X1024 SXGA MJPEG@30fps/ 1920X1080 FHD MJPEG@30fps |
|
特有功能 |
Lens correction/ Defective pixel correction/ Black sun cancellation |
|
最低照度 |
0. 051lux 开红外照度0 Lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
USB协议 |
USB2.0 HS/FS |
|
接口类型 |
USB2.0 High Speed |
|
支持OTG协议 |
USB2.0 OTG |
|
支持免驱协议 |
USB Video Class（UVC） |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头 |
标配3.6mm，可选2.8/ 6mm |
|
夜视功能 |
支持 需配合850或940nm感红外镜头，搭配红外灯板实现 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
120mA~220mA |
|
工作温度 |
0～60℃ |
|
存储温度 |
-20～75℃ |
|

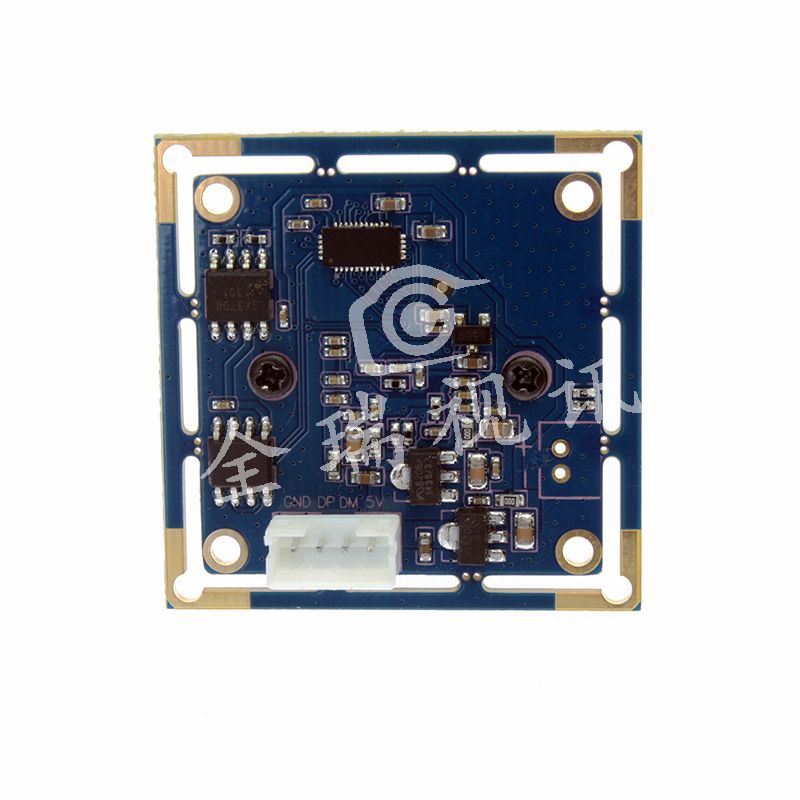

板机尺寸/重量 |
38X38mm（兼容32X32mm）/ 大概 30g |
|

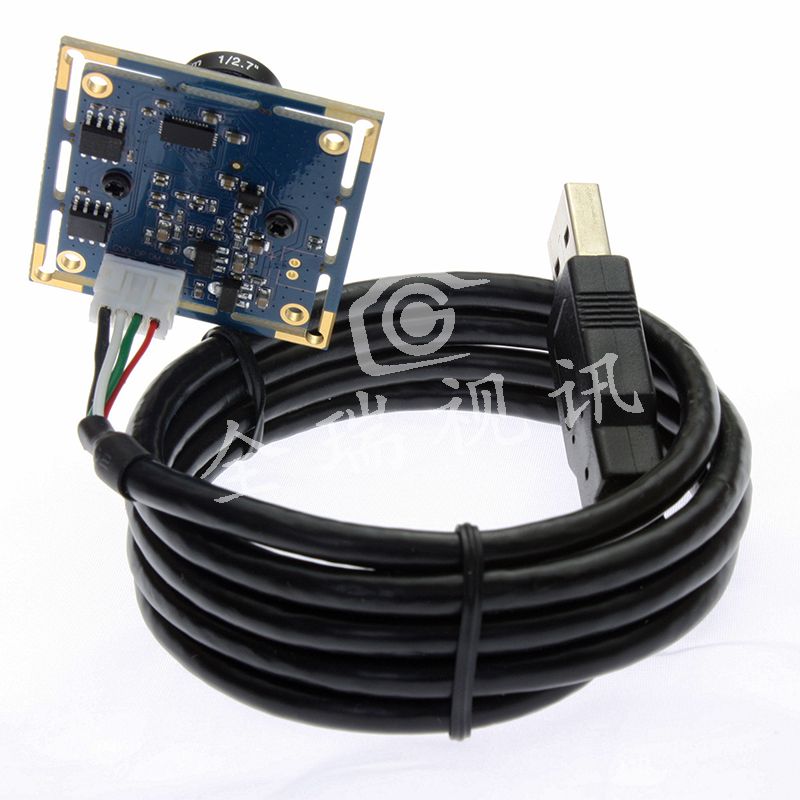

线长度 |
标配1米 / 可选2、3、5米 |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or above with UVC |
|
产品型号 |
QR-USBFHD01M |
|
Sensor |
OV2710 |
|
Lens Size |
1/3 inch |
|
Pixel Size |
3μm x 3μm |
|
image area |
5856 μm x 3276 μm |
|
最高有效像素 |
FULL HD 1920(H)X1080(V) |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
320X240 QVGA MJPEG @120fps/ 352X288 CIF MJPEG @120fps 640X480 VGA MJPEG@120fps/ 800X600 SVGA MJPEG@60fps 1024X768 XGA MJPEG@30fps/ 1280X720 HD MJPEG@60fps 1280X1024 SXGA MJPEG@30fps/ 1920X1080 FHD MJPEG@30fps |
|
特有功能 |
Lens correction/ Defective pixel correction/ Black sun cancellation |
|
最低照度 |
0. 051lux 开红外照度0 Lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
USB协议 |
USB2.0 HS/FS |
|
接口类型 |
USB2.0 High Speed |
|
支持OTG协议 |
USB2.0 OTG |
|
支持免驱协议 |
USB Video Class（UVC） |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头 |
标配3.6mm，可选2.8/ 6mm |
|
夜视功能 |
支持 需配合850或940nm感红外镜头，搭配红外灯板实现 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
120mA~220mA |
|
工作温度 |
0～60℃ |
|
存储温度 |
-20～75℃ |
|
板机尺寸/重量 |
38X38mm（兼容32X32mm）/ 大概 30g |
|
线长度 |
标配1米 / 可选2、3、5米 |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or above with UVC |
高清高速用于人像采集，高速工业控制视频系统，高清视频会议系统，USB监控安防系统，自助终端设备，智能电视和智能机顶盒应用等；
