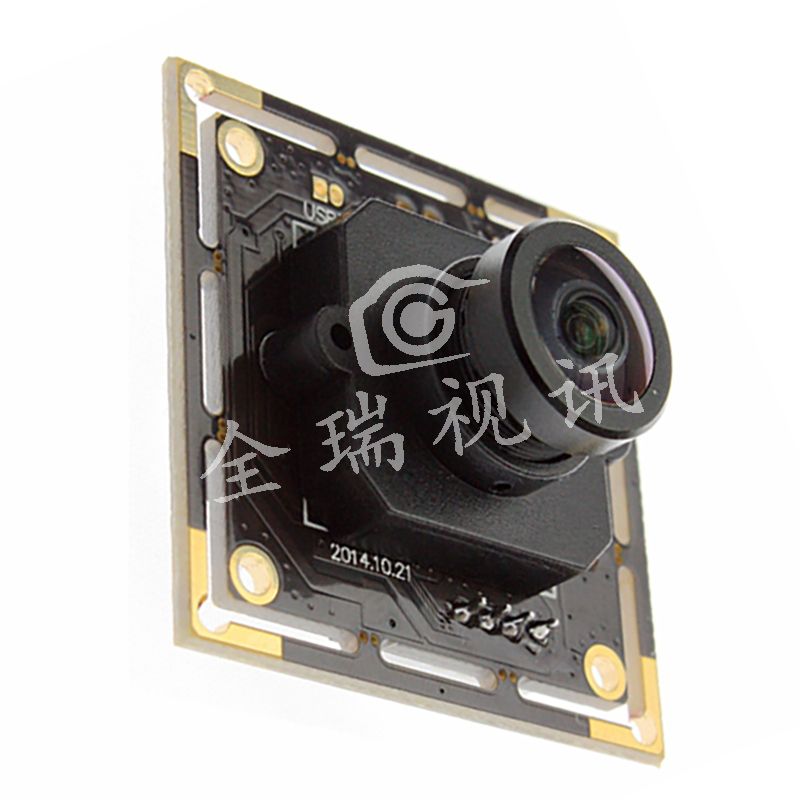

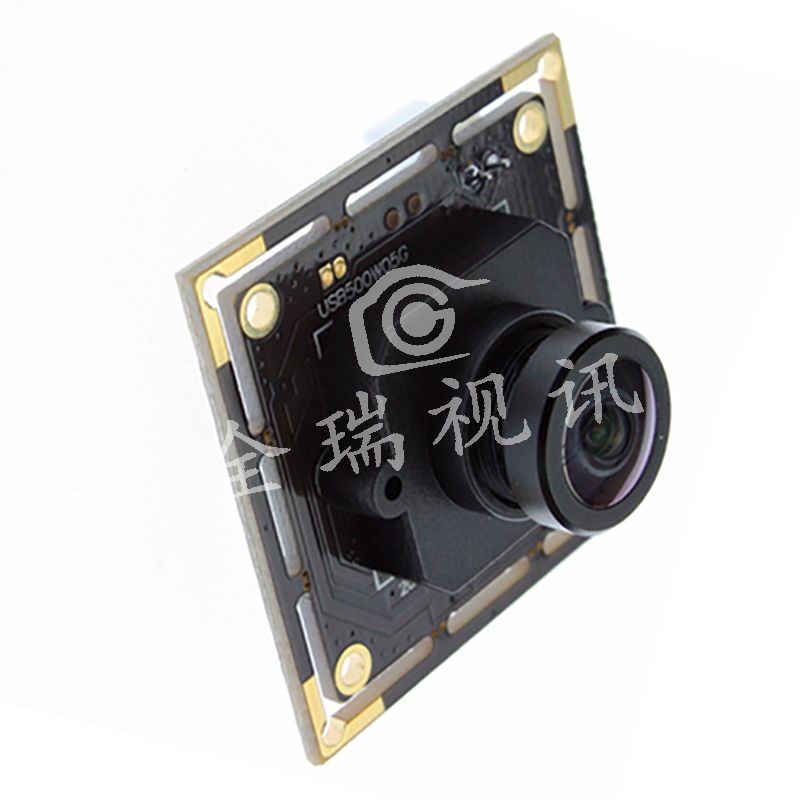

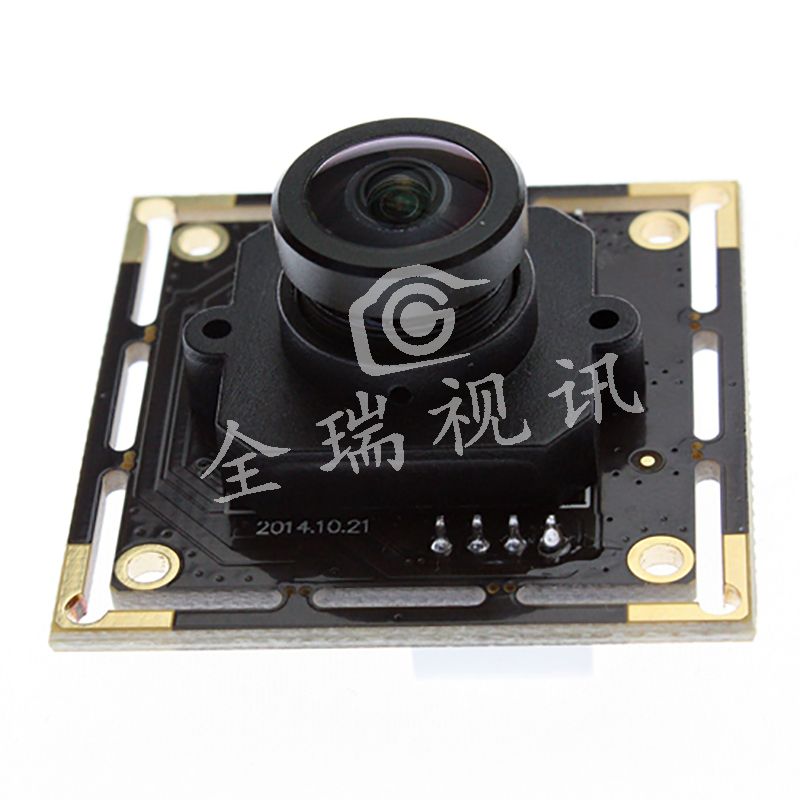

QR-USB500W05G
产品名称 ：500万像素USB摄像头
产品型号 ：QR-USB500W05G
产品应用 ：二维码扫描、A4纸拍照、高拍仪拍照、工程摄像等
- 产品介绍
- 规格参数
- 应用案例
- 文档下载
主要特点
1.采用镁光MI5100，1/2.5 感光芯片
2.MJPEG编码，帧率分辨率2592X1944 15帧 分辨率1920X1080P 30帧
3.高拍仪专用镜头水平70度视角无畸变，适合拍摄文档。
4.支持安卓系统二次开发
5.适合用证件拍照，柜台高拍仪。
产品特性
MJPEG编码压缩，最高2592*1944/15帧，图像预览效果真实无插值，广泛用于高清高像素文档扫描，场景拍摄，显微镜，工业应用等，产品特性可根据广大客户定制
产品参数
|
产品型号 |
QR-USB500W05G-FV100 |
|
感光片 |
镁光 MI5100 (1/2.5” ) |
|
有效像素 |
2592 (H) *1944 (V) |
|
Lens Size |
1/2.5 inch（4：3） |
|
Pixel Size |
2.2um |
|
Image area |
5.7mm x 4.28mm |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率和帧率 |
2592x1944 @ 15fps MJPEG / 2048x1536 @ 15fps MJPEG |
|
|
1600x1200 @ 15fps MJPEG / 1280x1024 @ 15fps MJPEG |
|
|
1920x1080 @ 30fps MJPEG / 1280x720@ 30fps MJPEG |
|
|
800x600 @ 30fps MJPEG / 640x480@ 30fps MJPEG |
|
相机板装配技术 |
SMT |
|
对焦 |
固定 |
|
中心清晰度 |
600LW/PH (Center) |
|
信噪比 |
38dB |
|
动态范围 |
70dB |
|
灵敏度 |
1.4V/lux-sec@550nm |
|
最低照度 |
0.5lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
自动曝光控制 AEC |
支持 |
|
自动白平衡 AEB |
支持 |
|
自动增益控制 AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头规格 |
尺寸 1/2.5 |
|
焦距 |
4.3mm |
|
光圈 |
F2.4 |
|
视角 |
70 度（水平） |
|
镜头口 |
M12*P0.5 |
|
灯板供电接口 |
支持 2P-2.0mm 插座 |
|
供电及接口 |
USB BUS POWER 4P-2.0mm 插座 |
|
电压 |
DC5V |
|
电流 |
150Ma- 200mA |
|
尺寸 |
38mm × 38mm （兼容 32X32mm） |
|
存储温度 |
-20°C to 80°C |
|
工作温度 |
0°C to 70°C |
|

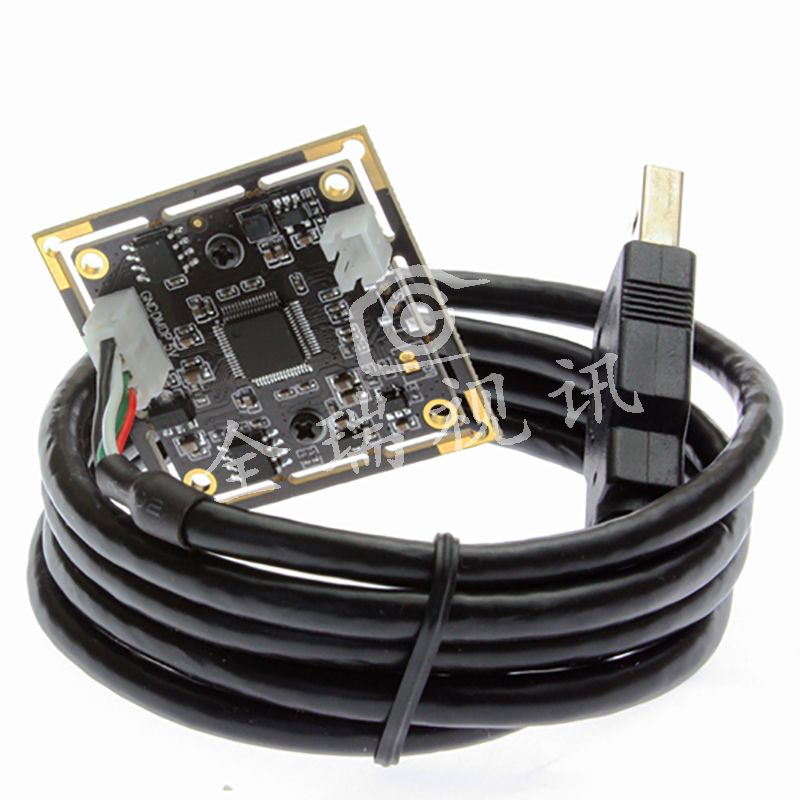

USB 线材 |
1M(2M/3M/5M 可选) |
|
系统支持 |
Win XP/Vista/Win7/Win8 / Linux with UVC（above linux-2.6.26） |
|
|
MAC-OS X 10.4.8 or later/Android 4.0 or above with UVC |
产品参数
|
产品型号 |
QR-USB500W05G-FV100 |
|
感光片 |
镁光 MI5100 (1/2.5” ) |
|
有效像素 |
2592 (H) *1944 (V) |
|
Lens Size |
1/2.5 inch（4：3） |
|
Pixel Size |
2.2um |
|
Image area |
5.7mm x 4.28mm |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率和帧率 |
2592x1944 @ 15fps MJPEG / 2048x1536 @ 15fps MJPEG |
|
|
1600x1200 @ 15fps MJPEG / 1280x1024 @ 15fps MJPEG |
|
|
1920x1080 @ 30fps MJPEG / 1280x720@ 30fps MJPEG |
|
|
800x600 @ 30fps MJPEG / 640x480@ 30fps MJPEG |
|
相机板装配技术 |
SMT |
|
对焦 |
固定 |
|
中心清晰度 |
600LW/PH (Center) |
|
信噪比 |
38dB |
|
动态范围 |
70dB |
|
灵敏度 |
1.4V/lux-sec@550nm |
|
最低照度 |
0.5lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
自动曝光控制 AEC |
支持 |
|
自动白平衡 AEB |
支持 |
|
自动增益控制 AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头规格 |
尺寸 1/2.5 |
|
焦距 |
4.3mm |
|
光圈 |
F2.4 |
|
视角 |
70 度（水平） |
|
镜头口 |
M12*P0.5 |
|
灯板供电接口 |
支持 2P-2.0mm 插座 |
|
供电及接口 |
USB BUS POWER 4P-2.0mm 插座 |
|
电压 |
DC5V |
|
电流 |
150Ma- 200mA |
|
尺寸 |
38mm × 38mm （兼容 32X32mm） |
|
存储温度 |
-20°C to 80°C |
|
工作温度 |
0°C to 70°C |
|
USB 线材 |
1M(2M/3M/5M 可选) |
|
系统支持 |
Win XP/Vista/Win7/Win8 / Linux with UVC（above linux-2.6.26） |
|
|
MAC-OS X 10.4.8 or later/Android 4.0 or above with UVC |
高像素用于商业扫描仪，学校教育视频展示台，银行金融高拍仪等
