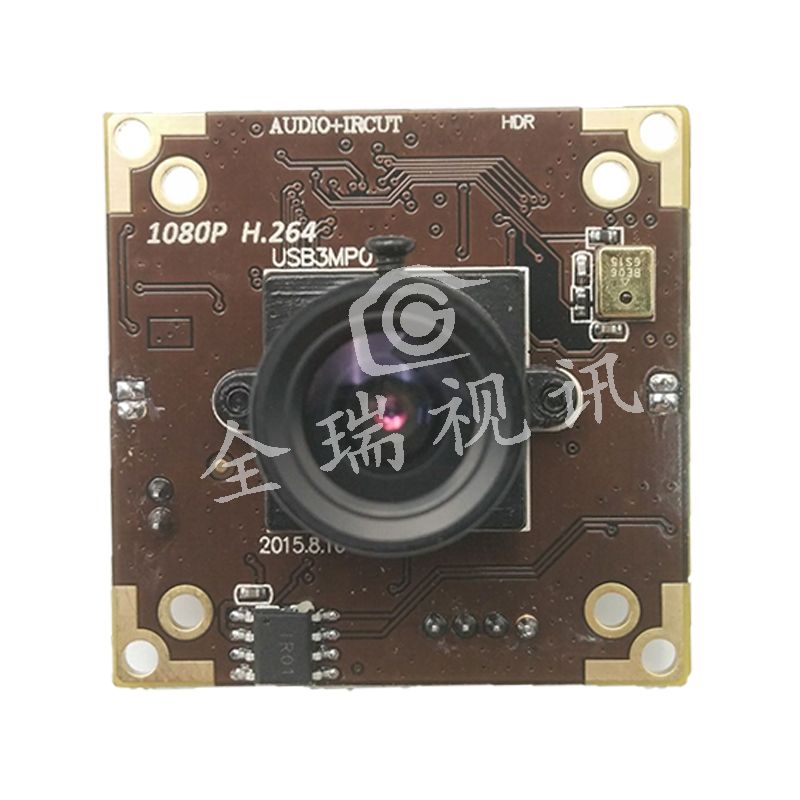

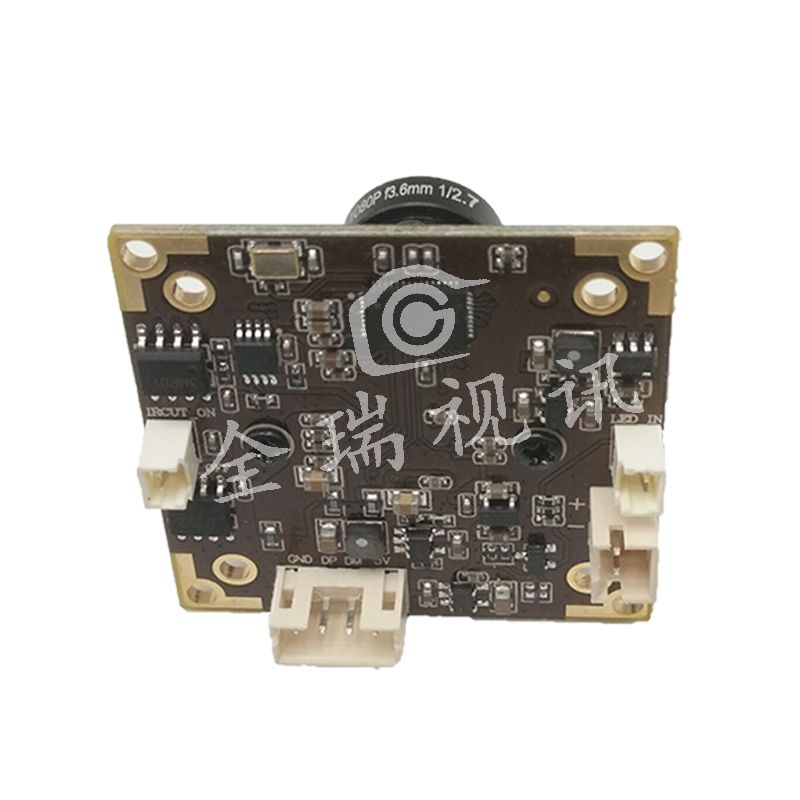

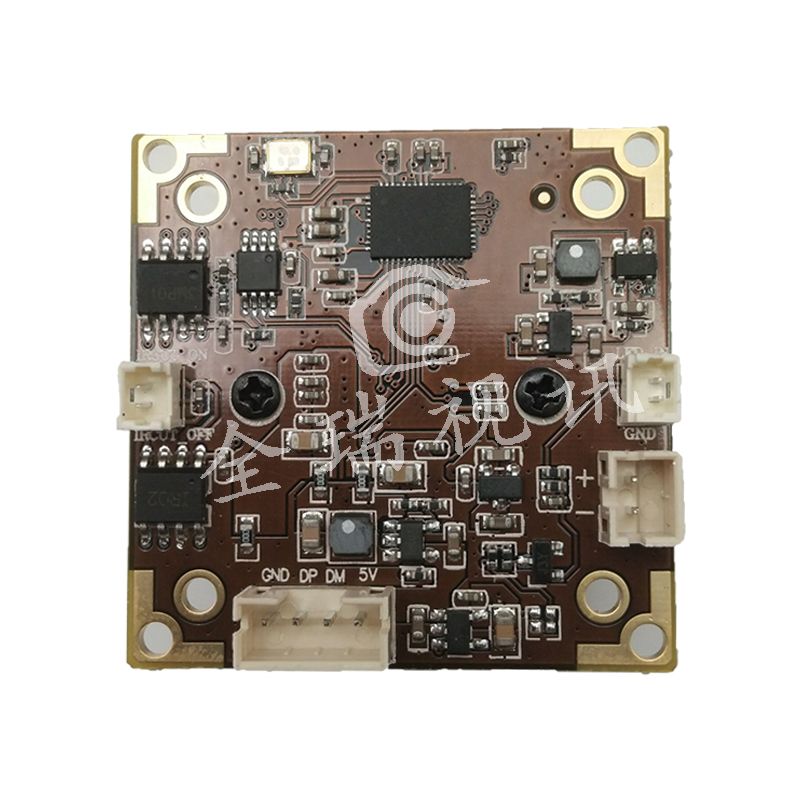

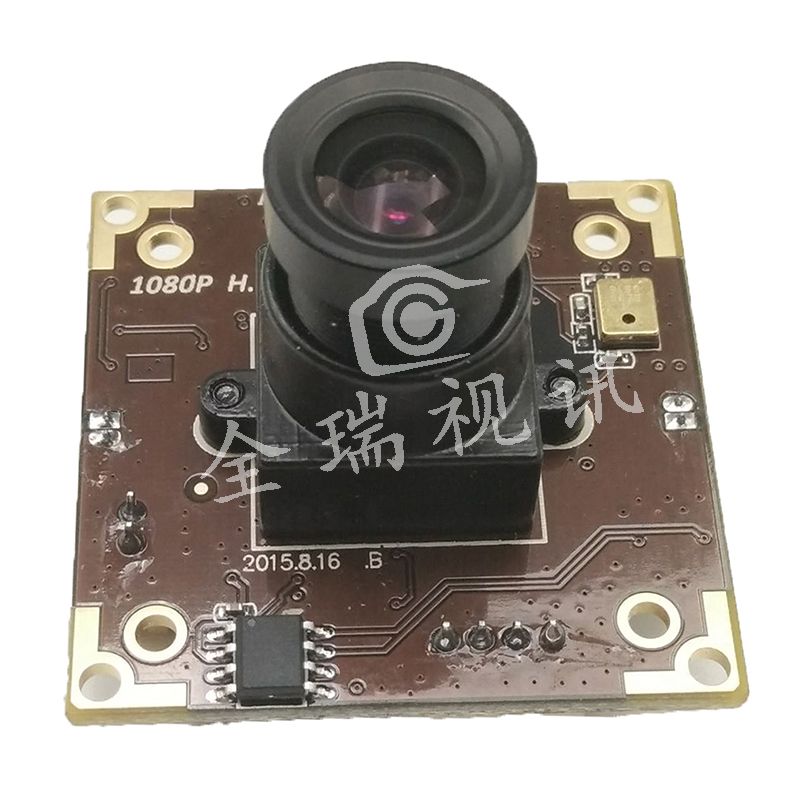

QR-USB3MP01H
产品名称 ：300万高清宽动态USB摄像头模组
产品型号 ：QR-USB3MP01H
产品应用 ：人脸识别系统，人像采集系统，复杂逆光环境人像监控等
- 产品介绍
- 规格参数
- 应用案例
- 文档下载
主要特点
宽动态效果好的USB摄像机
1：选用镁光AR0331高端感光芯片
2：动态范围可达100dB，适用于逆光拍摄
3：300万像素，H.264视频格式输出。
产品特性
MJPEG编码压缩，图像拥有良好的宽动态效果 、1080P/30帧实时，很适合在逆光及环境多变的场合使用，广泛用于人脸识别设备，ATM设备及机器人等高端智能产品
产品参数
|
产品型号 |
QR-USB3MP01H |
|
Sensor |
AR0331 |
|
Lens Size |
1/3 inch |
|
像元尺寸 |
2.2um X 2.2um |
|
有效像素 |
2048(H)X1536(V) |
|
输出图像格式 |
H264 YUV2（YUYV） MJPEG |
|
帧率 |
1920*1080 @ 30fps H264/MJPEG |
|
信噪比 |
39dB |
|
动态范围 |
100dB |
|
灵敏度 |
1.9V/lux-sec@550nm |
|
快门类型 |
Electronic rolling shutter/ Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
支持OTG协议 |
USB2.0 OTG |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
H264格式可调节参数 |
比特率 压缩率 |
|
可编程OSD菜单 |
支持 |
|
支持的分辨率 |
H264： 640X360 1280X720 1920X1080 MJPEG： 640X480 800X600 1280X720 1280X1024 1600X1200 1920X1080 2048X1536 YUV： 640X480 800X600 1280X720 1280X1024 1600X1200 1920X1080 2048X1536 |
|
数字音频 |
高品质数字MIC，可选单、双通道 |
|
IRCUT接口 |
支持 2P-1.25mm插座 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
200mA~350mA |
|
工作温度 |
0～60℃ |
|
存储温度 |
-20～70℃ |
|
板机尺寸 |
38X38mm |
|
板机重量 |
30g |
|
支持的系统 |
Win7 Win8 （提供SDK） Linux 2.6 or above（提供SDK） Android 4.0 or above |
产品参数
|
产品型号 |
QR-USB3MP01H |
|
Sensor |
AR0331 |
|
Lens Size |
1/3 inch |
|
像元尺寸 |
2.2um X 2.2um |
|
有效像素 |
2048(H)X1536(V) |
|
输出图像格式 |
H264 YUV2（YUYV） MJPEG |
|
帧率 |
1920*1080 @ 30fps H264/MJPEG |
|
信噪比 |
39dB |
|
动态范围 |
100dB |
|
灵敏度 |
1.9V/lux-sec@550nm |
|
快门类型 |
Electronic rolling shutter/ Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
支持OTG协议 |
USB2.0 OTG |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
H264格式可调节参数 |
比特率 压缩率 |
|
可编程OSD菜单 |
支持 |
|
支持的分辨率 |
H264： 640X360 1280X720 1920X1080 MJPEG： 640X480 800X600 1280X720 1280X1024 1600X1200 1920X1080 2048X1536 YUV： 640X480 800X600 1280X720 1280X1024 1600X1200 1920X1080 2048X1536 |
|
数字音频 |
高品质数字MIC，可选单、双通道 |
|
IRCUT接口 |
支持 2P-1.25mm插座 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
200mA~350mA |
|
工作温度 |
0～60℃ |
|
存储温度 |
-20～70℃ |
|
板机尺寸 |
38X38mm |
|
板机重量 |
30g |
|
支持的系统 |
Win7 Win8 （提供SDK） Linux 2.6 or above（提供SDK） Android 4.0 or above |
宽动态逆光效果用于人脸识别系统，人像采集系统，复杂逆光环境人像监控，ATM终端设备，汽车车牌识别等
