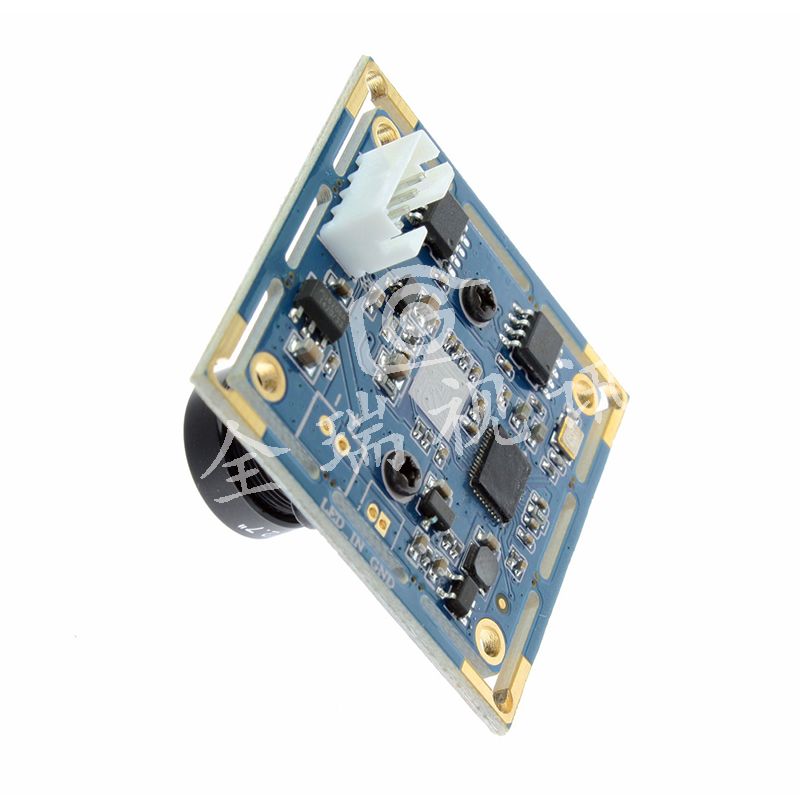

QR-USB100W04H
产品名称 ：100万H264高清USB摄像头模组
产品型号 ：QR-USB100W04H
产品应用 ：可视门铃、可视视频对讲、USB安防监控、车载记录等
- 产品介绍
- 规格参数
- 应用案例
- 文档下载
主要特点
1.采用H264,MJPEG,YUY2三种编码方式，具有优秀的室内室外效果，色彩逼真。
2.带IR CUT却换器控制电路，支持外接IRCUT。
3.带红外灯检测电路，支持外接红外灯板。
4.数字音频输入，带麦克风。
5.支持UVC协议，MJPEG,YUY2无需驱动，即插即用。
6.支持linux、Android等嵌入式系统，支持windows系统。
产品特性
采用H264编码器编码压缩，图像占用带宽小，可调节码率，预览可做到720P/30帧实时，适合网络传输视频的产品使用；可做成黑白图像，红外或白光夜视显示，显示角度可按客户需求定制；
产品参数
|
产品型号 |
QR-USB100W04H |
|
Sensor |
OV9712 |
|
Lens Size |
1/4 inch |
|
像元尺寸 |
3.0um X 3.0um |
|
图像区域 |
3888 µm x 2430 µm |
|
最高有效像素 |
1280(H)X720(V) |
|
输出图像格式 |
H264 /MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
H264：640X360@ 30fps /640X480@ 30fps /800X600@ 30fps /1280X720@ 30fps MJPEG：640X480@ 30fps /800X600@ 30fps /1280X720@ 30fps YUV：320X240@ 30fps /640X360@ 30fps /640X480@ 30fps /1280X720@ 10 fps |
|
信噪比 |
40dB |
|
动态范围 |
69dB |
|
灵敏度 |
3.7V/lux-sec@550nm |
|
最低照度 |
0. 1lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
支持OTG协议 |
USB2.0 OTG |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
镜头 |
标配3.6mm，可选2.1/2.5 /2.8/ 6mm |
|
数字音频 |
高品质数字MIC，可选单、双通道 |
|
IRCUT接口 |
支持 2P-1.25mm插座 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
120mA~180mA |
|
工作温度 |
-10～70℃ |
|
存储温度 |
-20～85℃ |
|
板机尺寸/重量 |
38X38mm（兼容32X32mm）/ 大概 30g |
|
线长度 |
标配1米 / 可选2、3、5米 |
|
支持的系统 |
Win7 Win8（暂不提供SDK） Linux 2.6 or above（提供SDK） Android 4.0 or above（提供SDK） |
智能家居、远程网络视频通讯、可视门铃、可视视频对讲、人像考勤、USB安防监控、行车记录仪等
