QR-USB130W01MT
产品名称 ：130万红外高清低照度USB摄像头模组
产品型号 ：QR-USB130W01MT
产品应用 ：可视门禁对讲、可视智能设备、智能车载记录、ATM监控设备等
- 产品介绍
- 规格参数
- 应用案例
主要特点
1.采用镁光AR0130 1/3 CMOS Sensor。
2.目前最好的低照度Sensor，照度可达星光级0.01Lux。
3.模组搭配1/2.7" 3.6mm 1080P高清镜头。
4.模组支持外接IRCUT，带IRCUT控制电路，实现日夜切换，白天不偏色。

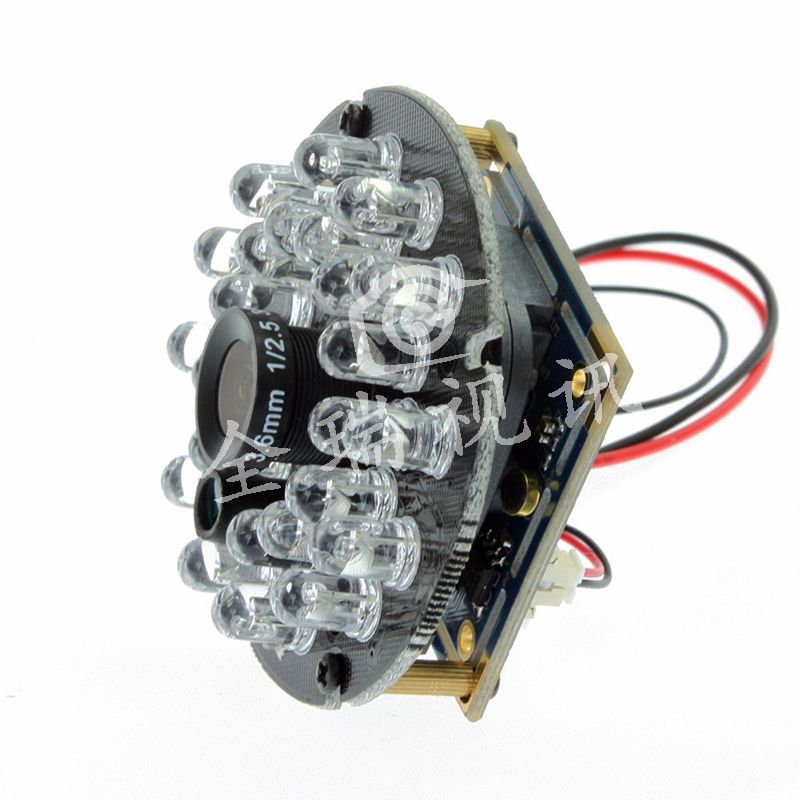

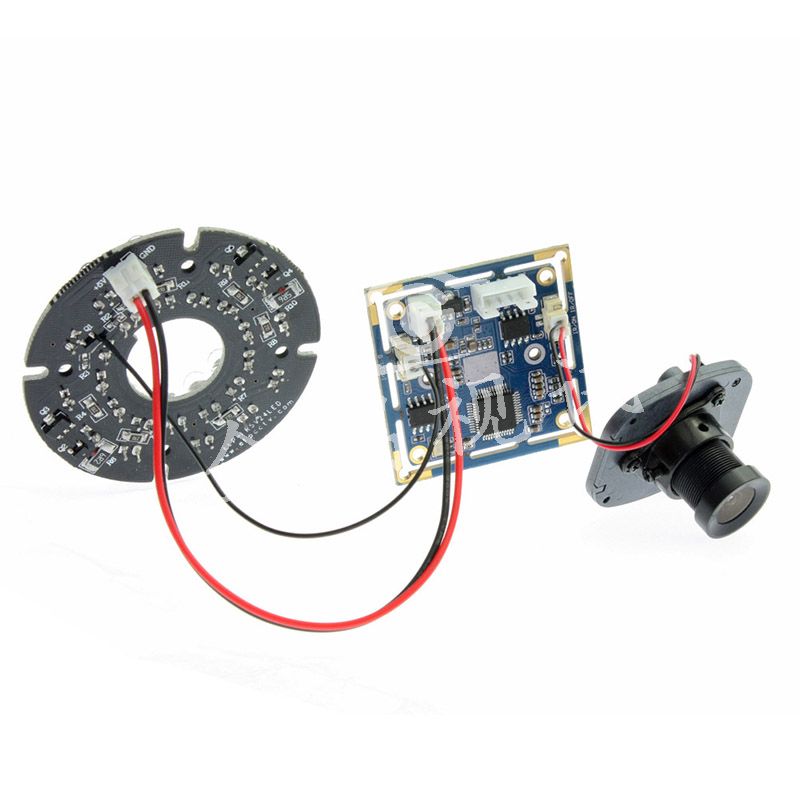

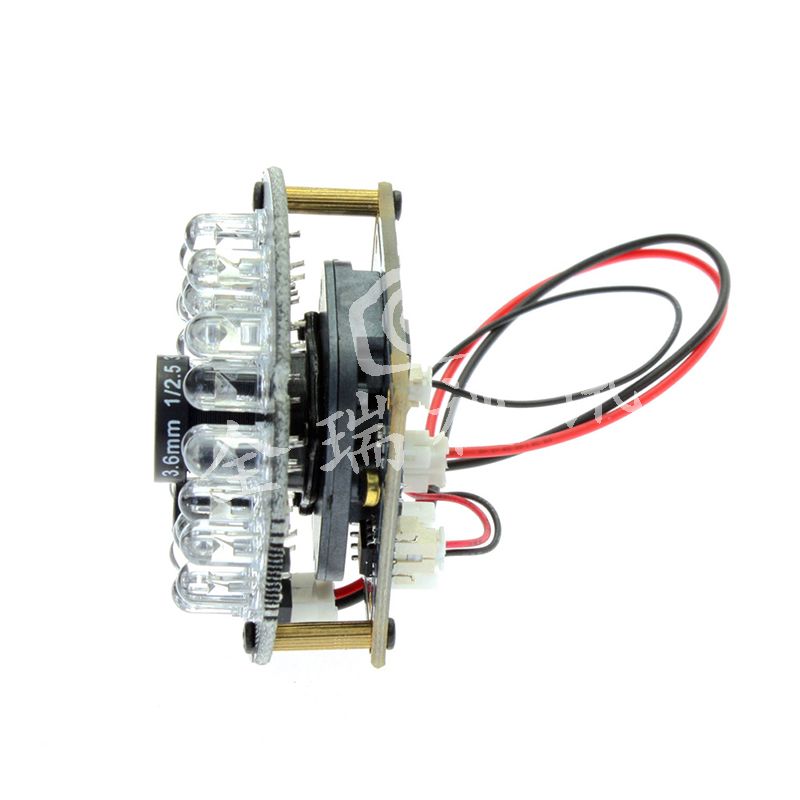

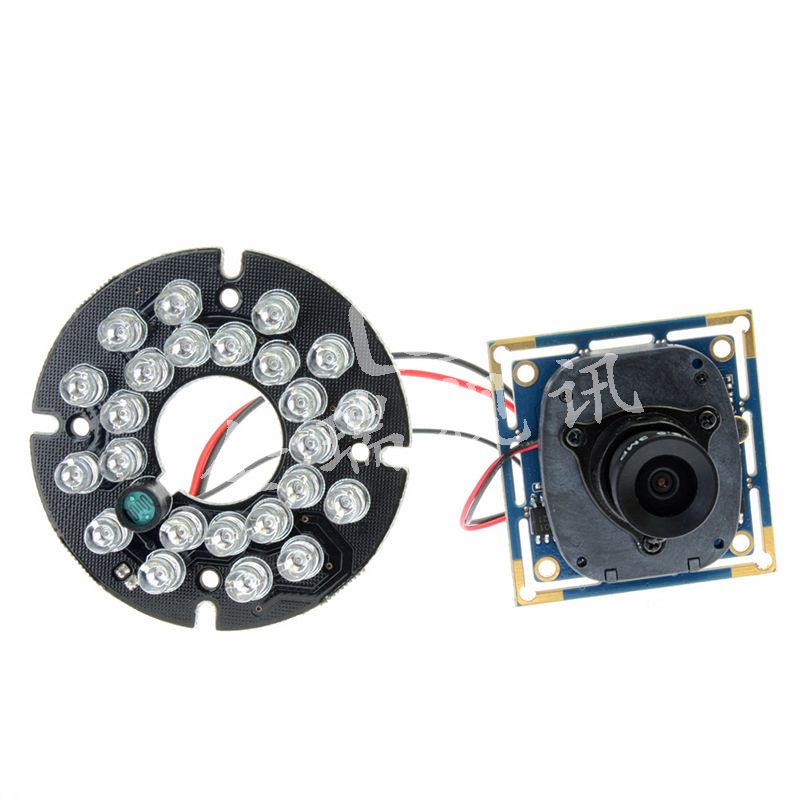

5.模组支持外接红外灯板，带红外灯检测电路。
产品特性
MJPEG编码压缩，星光级低照度效果，满足很多弱光环境的产品需求，可做成黑白图像，红外或白光夜视显示，支持红外灯检测和IRCUT切换滤光片，显示角度可按客户需求定制；
产品参数
|
产品型号 |
QR-USB130W01MT |
|
Sensor |
Aptina AR0130 |
|
Lens Size |
1/3 inch |
|
像元尺寸 |
3.75um |
|
最高有效像素 |
1280(H)X960(V) |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
1280X960 MJPEG@ 15fps YUY2@9fps/ 1280X720MJPEG@ 30fps YUY2@15fps 800X600 MJPEG@30fps YUY2@20fps/ 640X480 MJPEG@ 30fps YUY2@ 30fps 320X240 MJPEG@30fps YUY2@20fps/ 160X120 MJPEG@ 30fps YUY2@ 30fps |
|
信噪比 |
44dB |
|
动态范围 |
83.5dB |
|
灵敏度 |
5．5V/lux-sec@550nm |
|
最低照度 |
0. 01lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持OTG协议 |
USB2.0 OTG |
|
支持免驱协议 |
USB Video Class（UVC） |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
镜头 |
标配3.6mm，可选2.1/2.5 /2.8/ 6mm |
|
IRCUT接口 |
支持 2P-1.25mm插座 |
|
红外灯板检测接口 |
支持 2P-1.25mm插座 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
100mA~160mA |
|
工作温度 |
0～70℃ |
|
存储温度 |
-20～75℃ |
|
板机尺寸/重量 |
38X38mm（兼容32X32mm）/ 大概 30g |
|
线长度 |
标配1米 / 可选2、3、5米 |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or above with UVC |
产品参数
|
产品型号 |
QR-USB130W01MT |
|
Sensor |
Aptina AR0130 |
|
Lens Size |
1/3 inch |
|
像元尺寸 |
3.75um |
|
最高有效像素 |
1280(H)X960(V) |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
1280X960 MJPEG@ 15fps YUY2@9fps/ 1280X720MJPEG@ 30fps YUY2@15fps 800X600 MJPEG@30fps YUY2@20fps/ 640X480 MJPEG@ 30fps YUY2@ 30fps 320X240 MJPEG@30fps YUY2@20fps/ 160X120 MJPEG@ 30fps YUY2@ 30fps |
|
信噪比 |
44dB |
|
动态范围 |
83.5dB |
|
灵敏度 |
5．5V/lux-sec@550nm |
|
最低照度 |
0. 01lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持OTG协议 |
USB2.0 OTG |
|
支持免驱协议 |
USB Video Class（UVC） |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
镜头 |
标配3.6mm，可选2.1/2.5 /2.8/ 6mm |
|
IRCUT接口 |
支持 2P-1.25mm插座 |
|
红外灯板检测接口 |
支持 2P-1.25mm插座 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
100mA~160mA |
|
工作温度 |
0～70℃ |
|
存储温度 |
-20～75℃ |
|
板机尺寸/重量 |
38X38mm（兼容32X32mm）/ 大概 30g |
|
线长度 |
标配1米 / 可选2、3、5米 |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or above with UVC |
低照度功能用于弱光环境可视门禁对讲、可视智能设备、智能车载记录、ATM监控设备等
